Редактирование по точкам

Контур выкройки состоит из точек, соединённых линиями.
Работа с точками — основной способ изменить форму детали.

Точки на выкройке

Выделение точек​

Выделение нужно для большинства инструментов.

  • клик по точке — выделяет одну точку;
  • Ctrl / Cmd + клик — добавляет/убирает точку из выделения;
  • протяжка мышью по пустому месту — рамка для выделения группы точек;
  • Esc или клик по пустому месту — снять выделение.

Выделенные точки подсвечиваются ярче цвета активной выкройки.

Перемещение точек​

  • перетащите выделенную точку мышью;
  • если выделено несколько точек — они двигаются как группа;
  • при зажатом Shift включается привязка к сетке (удобно для выравнивания).

Линии пересчитываются автоматически, форма плавно меняется.

Добавление и удаление точек​

Добавить точку:

  • через контекстное меню (правый клик → «Добавить точку»),
  • или специальной кнопкой в интерфейсе (если она настроена).

Удалить точку:

  • выделите одну или несколько точек и нажмите Delete / Backspace;
  • или выберите «Удалить точки» в контекстном меню.

Если в момент нажатия Delete нет выделения, удаляется ближайшая к курсору точка.

Редактор следит, чтобы контур оставался корректным (замкнутым и с достаточным числом точек).

Панель действий для точек​

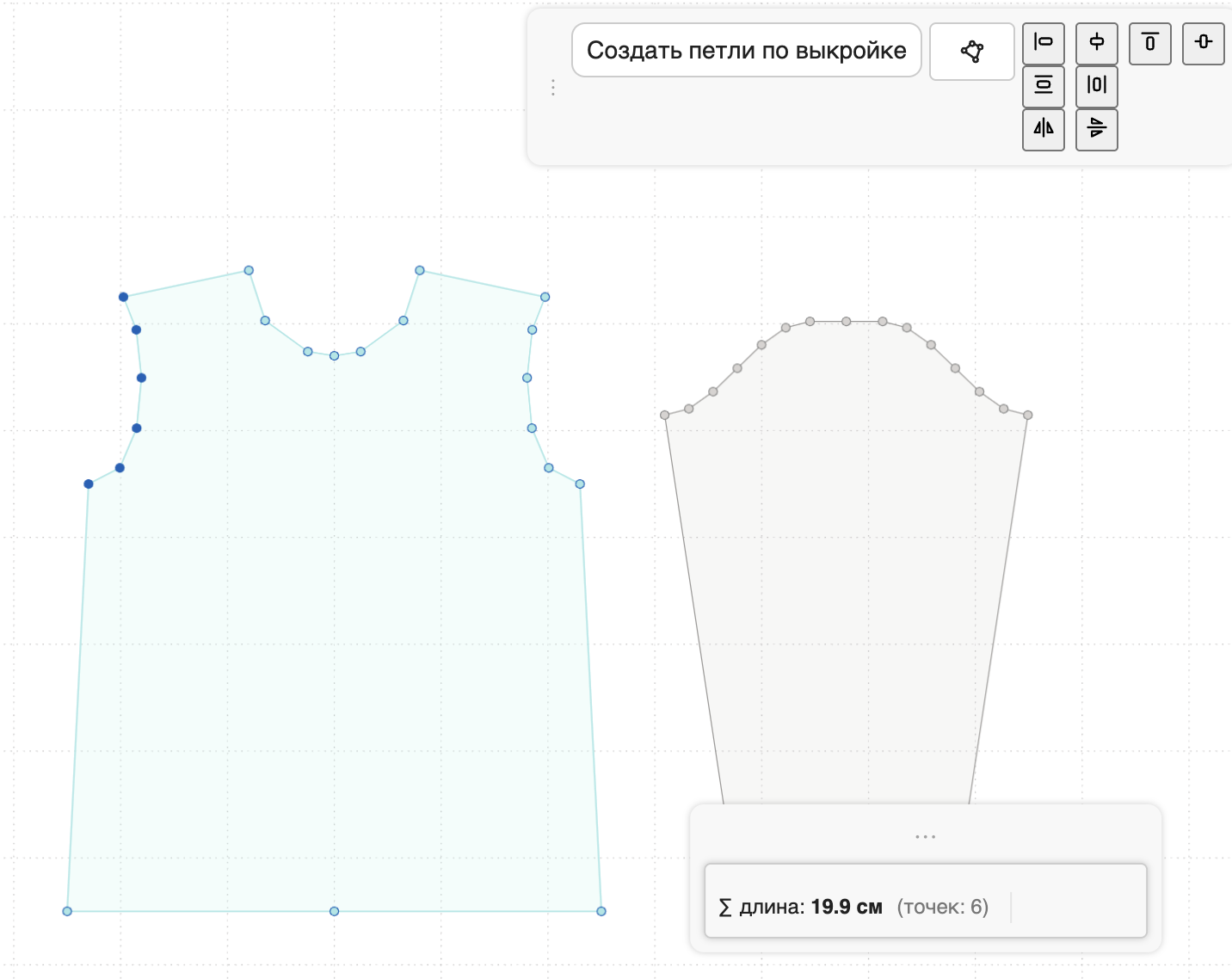

Когда выбраны одна или несколько точек, над холстом появляется панель действий:

Панель действий при выделении точек

На ней доступны:

  • выравнивание (по горизонтали/вертикали, по первой точке, по центру);
  • распределение точек с равными интервалами;
  • зеркалирование выделенной группы.

Эти инструменты помогают делать форму аккуратной и симметричной.

Пример: равномерное распределение точек​

Допустим, на линии уже есть несколько точек, но расстояния между ними разные.

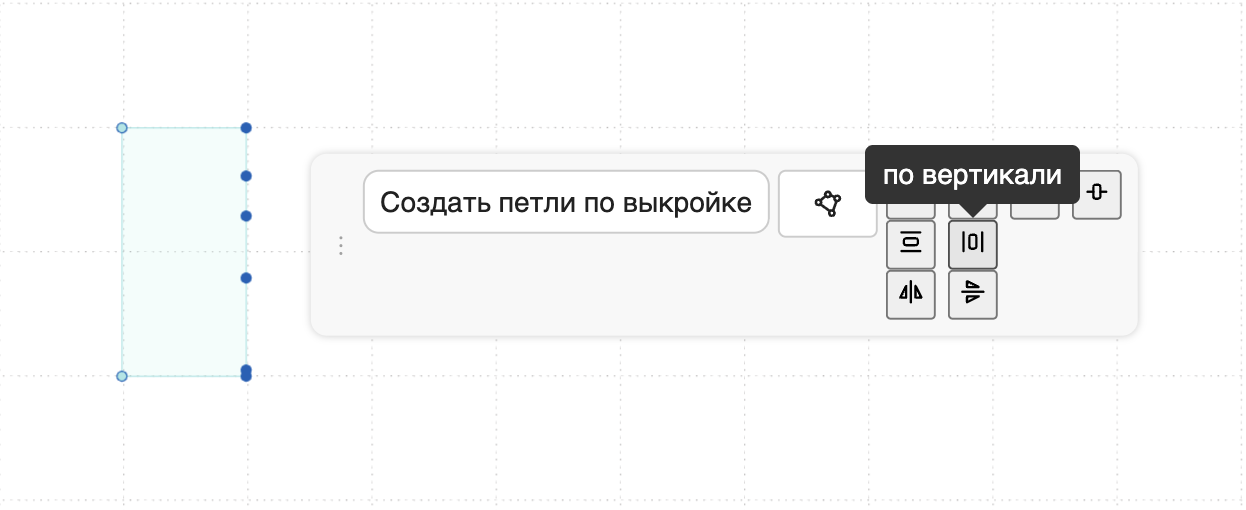

Кнопка распределения точек по вертикали

Нажмите кнопку распределения — точки выстроятся так, чтобы интервалы между ними стали одинаковыми:

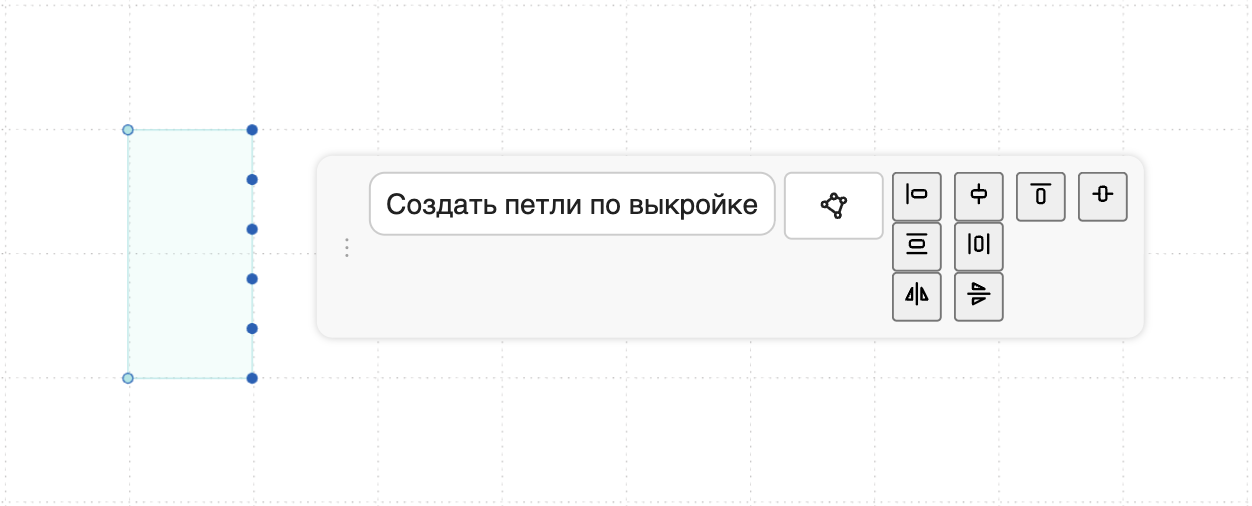

Результат равномерного распределения точек по вертикали

Контекстные действия: разделить линию и изменить длину​

При правом клике на контуре открывается контекстное меню:

Контекстное меню выкроек

Среди прочего там есть два точных инструмента для работы с линиями.

Разделить линию​

Команда «Разделить линию» добавляет промежуточные точки на выбранный отрезок.

  1. Нажмите правой кнопкой по линии и выберите «Разделить линию».
  2. Введите, на сколько частей нужно разделить отрезок.

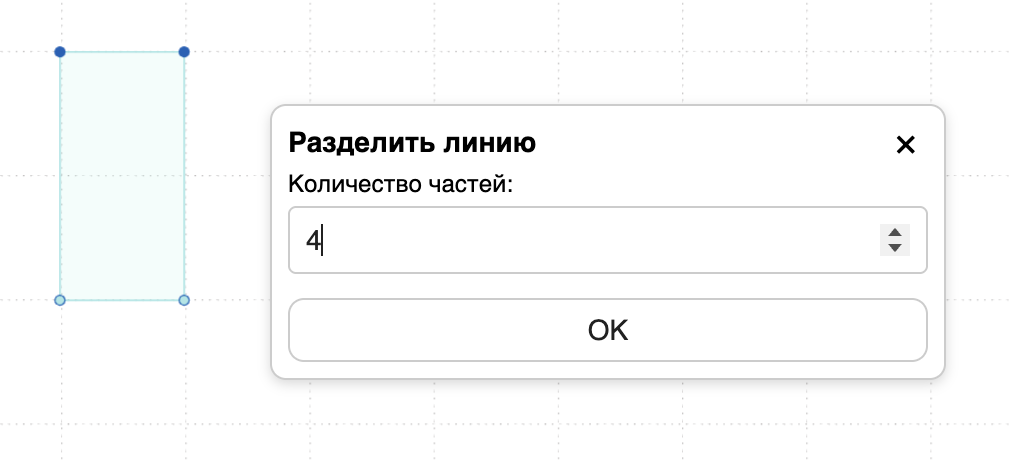

Окно разделения линии на части

После подтверждения редактор добавит нужное количество точек с равными интервалами:

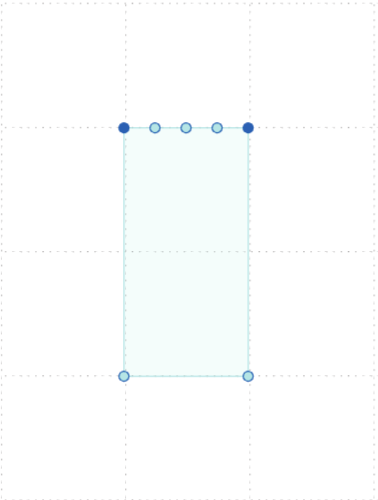

Результат разделения линии

Это удобно для подготовки равномерных скосов, окатов и любых участков, где нужна серия точек.

Изменить длину линии​

Команда «Изменить длину линии» позволяет задать отрезку точную длину.

  1. Нажмите правой кнопкой по линии и выберите «Изменить длину линии».
  2. В окне вы увидите текущую длину и поле «Новая длина».
  3. Ниже выберите, какую точку двигать: «Начало», «Конец» или «Обе точки».

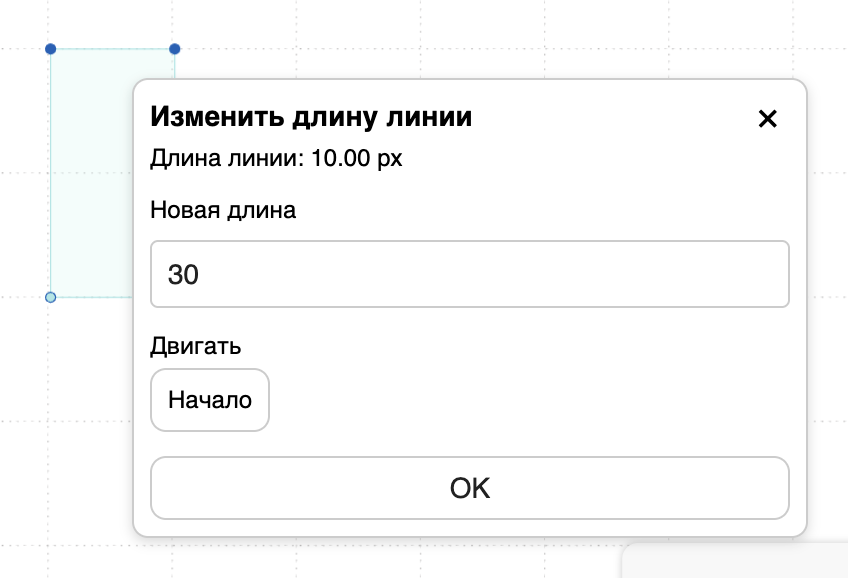

Окно изменения длины линии

Если выбран вариант «Конец», двигается только конечная точка линии:

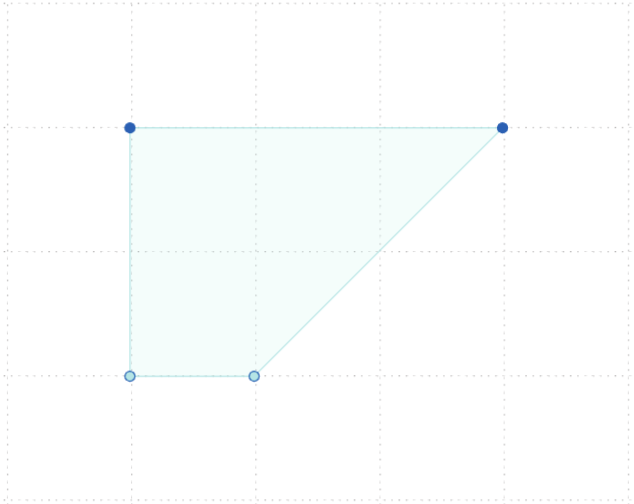

Изменение длины с движением конца линии

Если выбран вариант «Начало», двигается начальная точка:

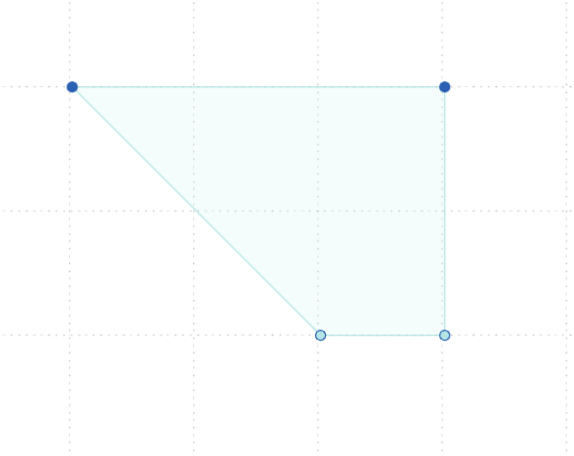

Изменение длины с движением начала линии

Если выбран вариант «Обе точки», линия растягивается или сжимается относительно центра:

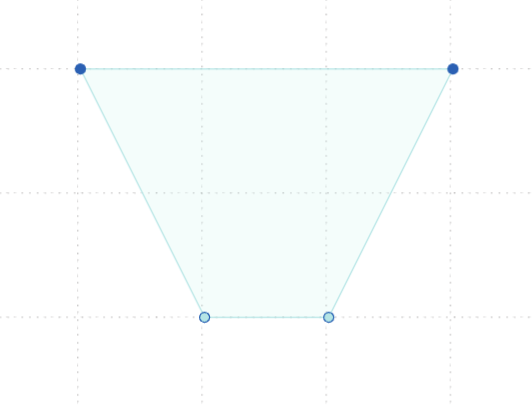

Изменение длины с движением обеих точек

Инструмент полезен, когда нужна точная длина участка без ручной подгонки точек.

Измерения: длины и углы​

Дополнительно можно включить отображение длин сторон и углов
(через настройки отображения):

  • длины показываются вдоль линий в сантиметрах;
  • углы — дугой и числом в градусах.

Это удобно при построении пройм, окатов, вырезов и других чувствительных участков.

Подробнее о включении и настройке этих подсказок:
👉 Настройки отображения.
